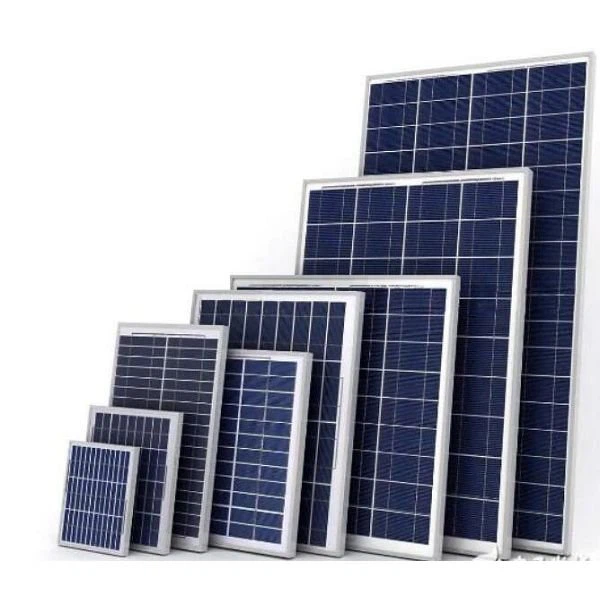

Bảng điều khiển năng lượng mặt trời đa tinh thể
Giới thiệu vật liệu Kính: kính cường lực siêu trắng, độ dày 3,2 mm, độ truyền qua từ 91 phần trăm trở lên trong dải bước sóng của phản ứng quang phổ của pin mặt trời (320-1100nm), khả năng chống bức xạ uv, độ truyền qua không giảm. Các thành phần được làm bằng kính cường lực và có thể chịu được tác động của một viên bi đường kính 25mm với tốc độ 23m/s.
Tính năng sản phẩm
Tấm pin mặt trời đa tinh thể sử dụng kính cường lực siêu trắng với độ dày 3,2mm. Trong phạm vi bước sóng của phản ứng quang phổ của pin mặt trời (320-1100nm), độ truyền qua bên trong của nó là 91 phần trăm trở lên và nó có thể chống lại bức xạ cực tím. Bề mặt của nó được làm bằng kính cường lực và có thể chịu được tác động của những quả cầu băng có đường kính 25mm với tốc độ 23m/s. Màng EVA chất lượng cao có độ dày 0.5mm được sử dụng làm chất bịt kín của loại pin này và chất kết nối giữa thủy tinh và TPT, có khả năng truyền ánh sáng và chống lão hóa cao.
Sau khi xử lý bằng màng EVA để đóng gói, độ truyền ánh sáng của tấm pin mặt trời đa tinh thể lớn hơn 90 phần trăm, mức độ liên kết ngang lớn hơn 65-85 phần trăm, khả năng chịu nhiệt độ cao có thể đạt tới 85 độ và khả năng chịu nhiệt độ thấp có thể đạt - 40 độ . Mặt sau của pin mặt trời có khả năng chống lão hóa tốt, chống ăn mòn, chống bức xạ UV và thấm khí. Khung pin được làm bằng hợp kim nhôm, có độ bền cao và khả năng chống va đập cơ học mạnh.
Thông số kỹ thuật
Người mẫu | Công suất tối đa (wp) | Cao | Dòng điện danh nghĩa Im (A) | Điện áp cao (Uoc) | Dòng điện ngắn mạch Isc (A) | Kích thước kính W*L*H (mm) | Kích thước bảng W*L*H (mm) | trả góp | trả góp | Kích thước lỗ trả góp N | đóng gói | Trọng lượng (kg) |
JJ-5D | 5w | 17.5 | 0.29 | 21.5 | 0.32 | 260*270 | 266*276*28 | 126 | 230 | 4-Q6.4 | 10 | 1.0 |
JJ-10D | 10w | 17.5 | 0.57 | 21.5 | 0.65 | 350*295 | 356*301*28 | 150 | 320 | 4-Q6.4 | 8 | 1.4 |
JJ-15D | 15w | 17.5 | 0.86 | 21.5 | 0.97 | 340*420 | 346*426*28 | 116 | 310 | 4-Q6.4 | 8 | 2.0 |
JJ-20D | 20w | 17.5 | 1.14 | 21.5 | 1.29 | 340*586 | 346*592*28 | 282 | 310 | 4-Q6.4 | 8 | 2.7 |
JJ-25D | 25w | 17.5 | 1.43 | 21.5 | 1.61 | 350*670 | 356*676*28 | 366 | 320 | 4-Q6.4 | 8 | 3.0 |
JJ-30D/35D | 30w | 17.5 | 1.71 | 21.5 | 1.94 | 350*810 | 356*816*28 | 506 | 320 | 4-Q6.4 | 8 | 5.0 |
JJ-40D/45D | 40w | 17.5 | 2.29 | 21.5 | 2.58 | 663*570 | 670*576*28 | 266 | 634 | 4-Q6.4 | 8 | 5.5 |
JJ-50D/55D | 50w | 17.5 | 2.86 | 21.5 | 3.23 | 452x983 | 458x989x40 | 679 | 422 | 4-Q6.4 | 6 | 6.0 |
JJ-60D/65D | 60w | 17.5 | 3.43 | 21.5 | 3.88 | 663*810 | 670*816*40 | 506 | 634 | 4-Q6.4 | 6 | 6.5 |
JJ-70D | 70w | 17.5 | 4.0 | 21.5 | 4.52 | 663*810 | 670*816*40 | 506 | 634 | 4-Q6.4 | 6 | 7.0 |
JJ-75D/80D | 75w | 17.5 | 4.29 | 21.5 | 4.84 | 663*982 | 670*990*40 | 680 | 634 | 4-Q6.4 | 6 | 8.5 |
JJ-85D/90D | 85w | 17.5 | 4.86 | 21.5 | 5.49 | 540*1190 | 548*1198*40 | 888/444 | 512 | 4-Q6.4 | 6 | 12.0 |
JJ-100D | 100w | 17.5 | 5.71 | 21.5 | 6.46 | 864×974 | 870×980×40 | 940/470 | 634 | 6-Q6.4 | 3 | 12.0 |
JJ-110D120D | 110w | 17.5 | 6.86 | 21.5 | 7.75 | 663*1470 | 670*1476*40 | 1166/583 | 634 | 6-Q6.4 | 3 | |
JJ-130D/140D | 130w | 27 | 5.04 | 33.5 | 5.53 | 1184*789 | 1190*795*40 | 810/405 | 735 | 6-Q6.4 | 2 | 17.0 |
JJ-150S | 150w | 23.5 | 6.38 | 29 | 7.18 | 985*1309 | 993*1316*46 | 810/405 | 930 | 6-Q9.0 | 2 | 17.0 |
JJ-150L | 150w | 35 | 4.28 | 42 | 4.96 | 819*1568 | 827*1576*46 | 1270/635 | 765 | 6-Q9.0 | 2 | 17.0 |
JJ-165S | 165w | 23.5 | 7.02 | 29 | 7.82 | 985*1309 | 993*1316*46 | 810/405 | 930 | 6-Q9.0 | 2 | 17.0 |
JJ-165L | 165w | 35 | 4.72 | 43 | 5.19 | 819*1568 | 827*1576*46 | 1270/635 | 765 | 6-Q9.0 | 2 | 17.0 |
JJ-180S | 180w | 23.5 | 7.66 | 29 | 8.62 | 985*1309 | 993*1316*46 | 810/405 | 930 | 6-Q9.0 | 2 | 17.0 |
JJ-180L | 180w | 35 | 5.14 | 43 | 5.81 | 819*1568 | 827*1576*46 | 1270/635 | 765 | 6-Q9.0 | 2 | 17.0 |
Trên đây là thông số kỹ thuật chung, nếu có yêu cầu đặc biệt cũng có thể thực hiện theo đơn đặt hàng | ||||||||||||
